pour station HF outdoor
Par F4JRR Opérateur Fernand.
Pour prolonger l’article consacré aux activités radio en extérieur, abordons à présent un aspect essentiel de toute activation autonome : l’alimentation énergétique.
Cette présentation détaille une solution pratique, fiable et sécurisée pour exploiter une station HF de 100 W en environnement outdoor, qu’il s’agisse d’une activation FIELDDAY ou (X)OTA en utilisant une batterie 12 V rechargée par panneau solaire et régulateur MPPT.
Une approche pensée pour garantir autonomie, performance et silence électromagnétique, au service de la passion radioamateur sur le terrain.
1. Introduction : autonomie, silence et esprit OM
Lorsqu’on installe une station radio HF en extérieur, l’énergie devient le cœur de l’opération.
Pour un transceiver de 100 W consommant jusqu’à 20 A sous 13,8 V, la source d’alimentation doit être fiable, stable, silencieuse électromagnétiquement et capable de fonctionner plusieurs heures sans réseau.
L’association d’une batterie 12 V et d’un panneau solaire équipé d’un régulateur MPPT est aujourd’hui la solution la plus efficace pour les activations radio outdoor.
Ce choix répond à l’esprit radioamateur : autonomie, respect de l’environnement, débrouillardise technique et partage d’expérience.
2. Choix de la batterie : le cœur du système
2.1. Type de batterie
Pour une utilisation courante et robuste, une batterie 12 V au plomb-gel (type automobile diesel) reste une option abordable et simple à recharger.
Ses avantages :
– Acceptation de forts courants de charge et de décharge,
– Tolérance mécanique et thermique,
– Disponibilité facile sur le terrain.
Ses limites :
– Poids élevé (20 à 25 kg pour 70–100 Ah),
– Rendement énergétique plus faible que les batteries LiFePO₄,
– Risque de décharge profonde à éviter (tension < 11,8 V).
2.2. Capacité et autonomie
Pour une batterie 12 V / 100 Ah (soit ~1200 Wh), une station HF de 100 W consommant 20 A en émission et 2 A en réception.
En trafic mixte (1/3 TX, 2/3 RX) : environ 4 à 5 heures d’autonomie,
En configuration QRP, la consommation est considérablement réduite, ce qui permet d’allonger sensiblement la durée d’utilisation sur le terrain.
Une station HF délivrant 10 W de puissance RF consomme en moyenne : 2 à 3 A en émission,
0,5 à 1 A en réception.
Avec une batterie 12 V / 100 Ah (≈ 1200 Wh), on obtient alors :µ
En trafic mixte (1/3 TX, 2/3 RX) : 25 à 30 heures d’autonomie,
Le choix de la capacité dépend donc du temps d’activité prévu et du niveau de recharge solaire possible pendant la journée.
3. Le rôle du régulateur MPPT : la clé du rendement
Le régulateur MPPT (Maximum Power Point Tracker) est l’interface essentielle entre le panneau solaire et la batterie.
Son rôle est de :
– Rechercher en temps réel le point de puissance maximale du panneau (Vmpp / Impp),
– Adapter la tension et le courant pour charger la batterie selon ses trois phases optimales :
1. Bulk : charge rapide à courant constant,
2. Absorption : charge lente à tension constante (~14,4 V),
3. Float : maintien à tension réduite (~13,8 V).
Un bon régulateur MPPT affiche un rendement supérieur à 95 %, limite les pertes et protège la batterie contre la surcharge ou la décharge inverse.
4. Connexions et ordre de branchement
Le bon ordre de connexion est crucial pour la sécurité :
1. Brancher la batterie au régulateur,
2. Puis connecter le panneau solaire,
3. Enfin, raccorder la charge (radio, accessoires) à la sortie régulée 12 V.
Cet ordre évite tout risque de surtension instantanée pouvant endommager le régulateur ou la batterie.
⚙️ Astuce OM : Ajoutez toujours un fusible 25–30 A sur la ligne batterie, et utilisez des connecteurs avec détrompeur pour sécuriser vos liaisons et éviter une inversion de polarité.
5. Dimensionnement du panneau solaire
Le dimensionnement dépend de la durée d’ensoleillement, du rendement et de la capacité de la batterie.
Exemple concret :
Batterie : 12 V / 100 Ah → 1200 Wh
Besoin : recharger 50 % (≈ 600 Wh) en une journée avec 6 h de soleil utile.
→ Il faut fournir environ 100 W utiles par heure, soit un panneau de 150 à 200 Wc pour compenser les pertes du régulateur et les variations météo.
Conseils terrain
– Oriente le panneau plein sud, incliné à 45°,
– Évite toute ombre, même partielle (chute de rendement drastique),
– Prévois des câbles courts (≤ 3 m) avec une section suffisante : 4 mm² pour 10 A, 6 mm² pour 20 A.

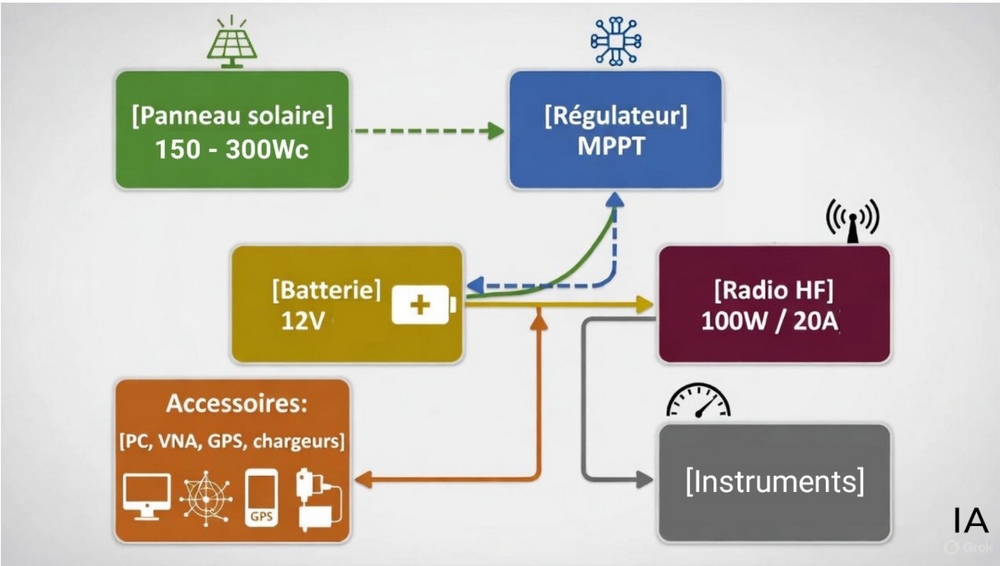

6. Schéma de principe
7. Sécurité électrique et compatibilité radio
– Fusibles : un fusible proche de la batterie protège tout court-circuit accidentel.
– Câblage : éviter les câbles et conducteurs sous-dimensionnés (échauffement, chutes de tension).
– CEM (bruits HF) : les régulateurs MPPT bas de gamme peuvent générer du bruit HF entre 3 et 30 MHz.
Pour solutionner ce problème, installer des tore ferrite sur les câbles du régulateur et du panneau, éloigner le MPPT de la station (≥ 1 m).
Étanchéité : choisir un régulateur IP65 ou logé dans un boîtier ventilé.
Ventilation : les batteries au plomb dégagent un peu de gaz ; ne jamais les enfermer dans un volume hermétique, caisse ou valise.
8. Poids et mobilité
Une batterie plomb-gel 100 Ah pèse environ 25 kg, à quoi s’ajoutent le régulateur et le panneau (~10 kg).
– Ce n’est pas un frein, mais un facteur logistique à anticiper :
– Transport sur diable, chariot ou sac à dos modifié,
– Utilisation sur site fixe ou semi-fixe (POTA, COTA, IOTA) plutôt que sommet difficile (SOTA).
– Pour des opérations très mobiles, envisager une batterie plus petite (40–60 Ah) et un panneau repliable de 100 W.
9. Utilisation en situation réelle
Sur le terrain, cette configuration permet :
– D’assurer plusieurs heures de trafic HF sur les bandes diurnes et nocturnes,
– D’alimenter les accessoires indispensables : PC de log, GPS, VNA, et si besoin un rotor,
– De maintenir la station active plusieurs jours sans secteur, grâce à la recharge quotidienne solaire.
– Et pour subvenir également au besoins quotidiens comme par exemple, l éclairage, réchauffer une boisson ou un repas…
Nb : Les opérateurs confirmés apprécient le silence total du système, aucune interférence auditive ni mécanique, contrairement aux petits groupes électrogènes.
10. Entretien et longévité
– Vérifier la tension à vide de la batterie : ≥ 12,6 V à pleine charge, < 11,8 V = recharge impérative.
– Protéger les connecteurs contre l’humidité (graisse diélectrique, capuchons).
– En fin d’activation, débrancher le panneau avant la batterie.
– Recharger la batterie au secteur tous les 2–3 mois hors saison.
Conclusion
– Choisir une alimentation solaire, c’est prolonger la tradition radioamateur d’autonomie, d’expérimentation et de partage technique.
– Chaque opérateur adapte son installation selon son environnement : montagne, littoral, forêt… mais la philosophie reste la même : établir le contact, même loin du réseau, grâce à la maîtrise de l’énergie.
– Cette solution silencieuse, fiable et durable permet d’exercer notre passion en harmonie avec la nature et de démontrer, une fois de plus, la fraternité technique qui unit la communauté radio mondiale.
73 à tous, et bons DX sous le soleil !
Compilé et argumenté par F4JRR Opérateur Fernand
