Par F4JRR Opérateur Fernand

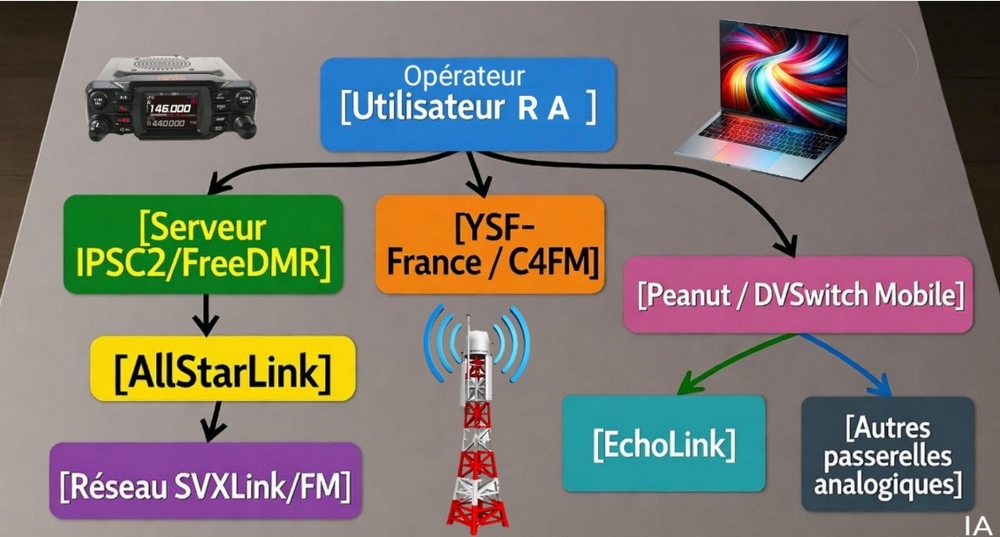

NB : Article rédigé et compilé en partant de ce diagramme ci-dessous pour exemple et comme base de travail, sans oublier toutes les informations techniques ou autres disponibles sur le net.
Bonne lecture et merci encore pour la mise en place, la maintenance et l’évolution de ce réseau.
1. Vue technique et logique fonctionnelle
C’est une infrastructure radio multiprotocole interconnectée, où plusieurs technologies numériques et analogiques coopèrent pour créer un vaste réseau de communication unifié.
L’objectif est d’assurer la continuité des échanges vocaux entre utilisateurs, qu’ils soient connectés via DMR, C4FM, FM analogique, ou encore par des passerelles VoIP.
Au cœur de cette architecture, on distingue trois piliers techniques :
a) Les réseaux DMR et FreeDMR
– Les serveurs IPSC2-France (FRANCE et FRANCE 3) représentent les réseaux DMR+, interconnectés aux serveurs FreeDMR via le Talkgroup 20899, passerelle principale de la francophonie numérique.
– Le DMR (Digital Mobile Radio) repose sur une structure à deux Time Slots (TS1 et TS2) permettant la gestion simultanée de plusieurs communications sur une même fréquence.
– Les serveurs FreeDMR, basés sur une architecture ouverte, remplacent l’ancienne logique centralisée de BrandMeister et permettent de gérer librement les Talkgroups et les liaisons inter-réseaux.
– Les flux audio transitent entre ces serveurs grâce à des passerelles logicielles, assurant la conversion de formats vocaux numériques (AMBE, PCM, Opus, etc.) et la redistribution des paquets IP vers les autres systèmes.
b) Les interconnexions via AllStarLink, Peanut et DVSwitch
Les nœuds AllStarLink constituent le socle VoIP du système. Ils assurent la liaison entre les protocoles numériques et analogiques, et permettent à des utilisateurs d’entrer sur le réseau depuis :
Des hotspots personnels ou relais analogiques ;
– Des applications mobiles utilisant DVSwitch en mode WT ;
– Des terminaux Peanut, basés sur une connexion VoIP directe vers les serveurs francophones (Room 99).
– Ces interconnexions VoIP forment une épine dorsale IP reliant DMR, C4FM, FM et EchoLink, tout en garantissant une homogénéité audio grâce à un transcodage centralisé.
c) Les réseaux analogiques et hybrides (C4FM, FM, SVXLink)
– Le réseau SVXLink (ici identifié sous l’appellation RI49) représente la partie analogique du système. Il fédère des relais FM classiques interconnectés par IP et reliés à la structure multiprotocole via AllStar et EchoLink.
– De leur côté, les serveurs YSF-France relient les utilisateurs C4FM/Fusion au reste du réseau grâce à des ponts logiques (YSF2DMR ou YSF2Analog), permettant la communication fluide entre le monde Fusion et DMR/FreeDMR.
Cette interconnexion garantit la compatibilité entre modes analogiques et numériques, et permet à un opérateur sur relais FM de converser avec un autre en DMR ou C4FM, sans se soucier des différences de codage ou de transport.
2. Une approche communautaire et fraternelle
– Au-delà des aspects techniques, cette architecture représente une vision du radioamateurisme moderne : celle d’un réseau ouvert, collaboratif et international, où les technologies servent la communication humaine.
– Chaque passerelle, chaque serveur ou nœud est le fruit du travail bénévole d’opérateurs passionnés qui mettent leurs compétences informatiques et radio au service de la communauté.
Leur objectif commun est simple : relier les opérateurs du monde entier, indépendamment du matériel ou du protocole utilisé.
Ce maillage illustre la fraternité propre au radioamateurisme.
Derrière les adresses IP et les talkgroups se trouvent des femmes et des hommes qui expérimentent, partagent et s’entraident.
Le réseau multiprotocole n’est pas seulement une prouesse technique — c’est un pont entre générations et cultures radio, une plateforme d’échanges où l’on perpétue la tradition du contact humain à travers la modernité numérique.
3. CONCLUSION
Ce réseau multiprotocole illustre parfaitement l’évolution du radioamateurisme vers l’ère numérique.
Il démontre qu’en combinant savoir-faire technique, ouverture logicielle et esprit collaboratif, il est possible de créer un environnement où tous les opérateurs — qu’ils utilisent un relais FM, un hotspot DMR ou une application mobile — peuvent se retrouver sur un même canal francophone.
Ce type d’infrastructure est la preuve que la radio, même numérique, reste avant tout un lien humain, animé par la curiosité, la passion et la fraternité universelle des amateurs de communication.
Retour d’expérience, transpondeur F1ZIB :
Le transpondeur le plus proche de mon QTH est F1ZIB, du HAVRE, bien qu’il soit a 90 km de distance à vol d’oiseau, je le déclenche par la voie des airs en FM analogique, VHF sur 145.2375 MHz avec une tonalité CTCSS de 250.3 Hz, signal faible de 3 et radio avec du souffle mais cela reste audible et compréhensible, aux dires de mes correspondants. Les conditions d’écoutes sont les mêmes et les jours de propagation VHF les conditions n’en sont que meilleures.
Merci à tout les acteurs et intervenants pour cette merveilleuse machinerie, qui permet d’établir des contacts et de dialoguer aux 4 coins du globe.
Mes conditions de trafic sont simples, transceiver YAESU FTM200DE, une GP 1/4 d’onde a 7 mètres du sol et 50 watts.
Rentrons plus dans le détail du réseau multiprotocole du transpondeur F1ZIB (Le Havre)
1. Contexte et caractéristiques de F1ZIB
Le relais F1ZIB est l’installation Echolink du Havre, gérée par le club local F4GYB / SHTSF.
Ses fréquences :
– Fréquence VHF / 2 m : 145,2375 MHz (mode analogique FM, lien Echolink)
– Fréquence UHF / 70 cm : 432,8000 MHz (liaison numérique / transparence SvxR)
Le relais fonctionne en mode analogique / numérique transparent (SvxR, lien IP, Echolink), ce qui lui permet de relayer les communications entre les opérateurs radio locaux et le réseau IP.
Ces éléments permettent de bien positionner F1ZIB dans l’écosystème radio multiprotocole : c’est un point local d’accès vers le réseau IP (Echolink) combiné à la radio locale sur 2 m et 70 cm.
2. Adaptation de l’architecture multiprotocole pour F1ZIB
a) Point local d’entrée/sortie radio-IP
F1ZIB sert de porte d’entrée locale pour les opérateurs radio sur le territoire du Havre. Un radioamateur local peut s’y connecter en analogique FM (sur 2 m) ou en mode numérique transparent sur 70 cm, et l’émission sera relayée vers le réseau IP/Echolink, puis potentiellement vers d’autres protocoles interconnectés.
Dans le schéma multiprotocole, F1ZIB remplace un “ Utilisateur analogique local + passerelle ” dans le nœud local.
b) Conversion / transcodage et transport
Une partie du fonctionnement interne du relais consiste à effectuer la conversion entre le signal radio (analogique ou numérique) et les flux IP (voix numérique). Le relais / transpondeur applique un codage adéquat (PCM / Opus / SvxR selon le mode) pour envoyer ou recevoir le flux audio via IP.
F1ZIB joue donc le rôle de “passerelle radio ↔ IP” dans l’architecture multiprotocole.
c) Interconnexion avec le réseau IP / VoIP
F1ZIB est connecté au réseau Echolink, ce qui le relie à l’infrastructure VoIP mondiale des radioamateurs. Via cette connexion, un trafic reçu par F1ZIB peut être routé vers d’autres relais, ponts ou serveurs (AllStar, ponts DMR ↔ IP, etc.) selon les interconnexions actives du réseau multiprotocole.
Le transpondeur F1ZIB représente le point d’ancrage local qui rend le réseau multiprotocole tangible dans la zone du Havre. Grâce à ses fréquences en 145,2375 MHz (FM analogique / Echolink) et 432,8000 MHz, il collecte les communications radio locales et les injecte dans le monde numérique, puis les relaie vers d’autres protocoles ou relais.
Quand un opérateur local transmet en FM sur 2 m, le signal est capté par F1ZIB, converti en flux numérique, puis envoyé via IP à l’infrastructure Echolink. À l’inverse, le flux reçu du réseau IP vers F1ZIB est reconverti en signal radio pour être retransmis sur les bandes locales.
Par cette fonction, F1ZIB incarne à la fois le rôle d’interface radio/VoIP et celui de relais local, participant à l’architecture multiprotocole globale.
F1ZIB n’est pas qu’un simple relais technique : c’est un point de rassemblement pour les radioamateurs de la région du Havre et alentours. Chaque contact via ce relais relie des passionnés, rapprochant des gens qui peuvent être physiquement éloignés, mais partageant le même intérêt pour la radiocommunication.
Les techniciens locaux ont installé le système, isolé l’électronique, veillé à la qualité et à la stabilité, ce sont ces efforts discrets qui maintiennent le lien entre le monde radio et numérique.
Avec F1ZIB, le principe de solidarité radio se visualise : quelqu’un dans le Havre émet sur 2 m, et son interlocuteur peut être à l’autre bout du pays ou du monde via Echolink, DMR, ou tout autre relais connecté. Le relais devient une porte locale vers l’univers radio global.
Vous pouvez retrouver toutes les informations nécessaire à ce réseau France multiprotocole / RI49
avec ce lien : https://49.f4ipa.fr
Compilé et argumenté par F4JRR Opérateur Fernand
PS : Ce sujet est très technique et complexe, combinant des éléments informatique, communication numérique et radio conventionnelle, il m’a donné du fil à retordre.
J’espère être juste dans mes propos, car il est facile de se perdre entre tout ces protocoles et interconnexions qui peuvent encore évoluer (nouvelles sources ou points d accès).
Vos commentaires amènerons peut être des corrections.
Merci, à suivre…
Si vous le souhaitez, vous pouvez laisser un commentaire en bas de cette page.
