Par F4JRR Opérateur Fernand.
Guide technique et applications pratiques
La Station Spatiale Internationale (ISS) est un symbole de la coopération internationale et un laboratoire scientifique en orbite terrestre. Avec une altitude comprise entre 413 km et 422 km, elle se déplace à une vitesse d’environ 27 600 km/h, offrant des opportunités uniques de communication pour les radioamateurs. Le programme ARISS (Amateur Radio on the International Space Station) permet à ces derniers de s’impliquer directement dans l’exploration spatiale en établissant des contacts radio avec les astronautes. Cet article explore les aspects techniques des communications avec l’ISS, les équipements nécessaires, et les défis rencontrés, tout en fournissant une vue d’ensemble des perspectives futures.

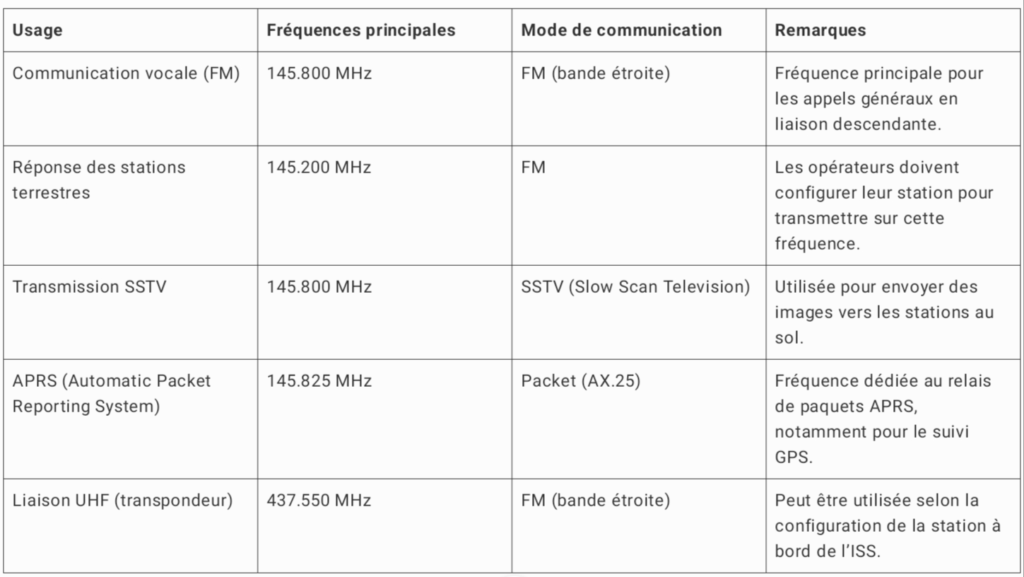

1. Fréquences utilisées pour communiquer avec l’ISS
Les communications radio avec l’ISS se font principalement dans les bandes VHF (2 mètres) et UHF (70 cm). Ces fréquences, réglementées par l’Union Internationale des Télécommunications (UIT), sont publiques et ouvertes à l’utilisation par les radioamateurs, sous réserve de respecter les réglementations locales.
Remarques :
Le programme ARISS diffuse régulièrement des mises à jour sur les fréquences actives.
L’effet Doppler doit être corrigé manuellement ou automatiquement via un logiciel, en particulier sur les bandes UHF.
2. Équipements nécessaires
Émetteurs-récepteurs
Pour établir une communication efficace avec l’ISS, il est indispensable de disposer d’un émetteur-récepteur capable de fonctionner sur les bandes VHF/UHF en mode FM bande étroite (NBFM).
Sensibilité : Une sensibilité d’au moins 0,5 µV est nécessaire à 145,800 MHz.
Puissance : Une puissance de sortie de 25 à 50 watts est suffisante pour les communications vocales.
Antennes
Le choix de l’antenne est crucial pour capter un signal clair :
Antenne directionnelle : Une antenne Yagi avec polarisation circulaire est idéale pour compenser les variations de polarisation du signal de l’ISS.
Alternatives : Une antenne verticale omnidirectionnelle ou une ground plane peut également être utilisée pour les premières tentatives, bien qu’elle offre une efficacité réduite.
Suivi orbital
Un ordinateur équipé d’un logiciel de suivi de satellites est nécessaire pour connaître la position en temps réel de l’ISS. Des outils tels que Orbitron ou SatPC32 permettent de prévoir les fenêtres de passage au-dessus de votre localisation.
Des applications dédiés existent également pour connaître la position de l’ISS en temps réel sous Android ou Apple pour tablette et smartphone.
3. Défis techniques
Effet Doppler
Le mouvement rapide de l’ISS entraîne une variation de la fréquence reçue et émise. Ce phénomène nécessite une correction continue, souvent intégrée dans les équipements modernes ou effectuée manuellement par l’opérateur.
Fenêtres de communication
La durée d’un passage de l’ISS est généralement de 5 à 10 minutes, ce qui impose une préparation minutieuse pour maximiser le temps de contact.
Interférences et propagation
Les interférences d’autres stations terrestres et les conditions ionosphériques peuvent perturber la qualité du signal. Utiliser des filtres de bande passante étroite peut atténuer ce problème.
4. Historique des communications radio avec l’ISS
Le programme ARISS, lancé en 1996, a été un tournant dans l’histoire des communications spatiales pour les radioamateurs. Grâce à des efforts conjoints entre l’AMSAT et plusieurs agences spatiales, il permet aux passionnés de radio de participer à des contacts vocaux, des transmissions SSTV, et des expérimentations numériques avec l’ISS.
Les premiers contacts radio avec l’ISS ont eu lieu en 2000, peu après la mise en service de la station. Depuis, des milliers de radioamateurs et d’étudiants du monde entier ont établi des contacts avec la station, renforçant le rôle éducatif et scientifique de ces initiatives.
5. Applications pratiques
Contacts vocaux et éducatifs
Les transmissions vocales permettent d’établir des dialogues entre les astronautes et les radioamateurs. Ces contacts sont souvent planifiés dans le cadre d’événements éducatifs pour sensibiliser les étudiants aux sciences.
Transmission SSTV
L’ISS diffuse régulièrement des images en mode SSTV (Slow Scan Television), accessibles à tout radioamateur disposant d’un récepteur FM et d’un logiciel de démodulation comme MMSSTV.
APRS et packet radio
Les radioamateurs peuvent utiliser le protocole APRS (Automatic Packet Reporting System) pour échanger des messages textuels et des données via l’ISS.
Perspectives d’avenir
Les technologies de communication avec l’ISS évoluent constamment. Si la radiocommunication reste un pilier, de nouvelles approches émergent :
6. Nouvelles technologies de communication avec l’ISS :
Perspectives et applications
L’évolution des technologies de communication spatiale vise à améliorer les performances en termes de débit, fiabilité et efficacité énergétique. Si la radiocommunication reste une technologie clé, des approches innovantes, notamment dans les domaines de la communication optique et des réseaux hybrides, redéfinissent les possibilités. Ces innovations ne se limitent pas aux applications ISS, mais elles ouvrent également la voie à des avancées significatives pour l’exploration spatiale en général.
6.1. Communication optique : l’avenir des communications spatiales
La communication optique, basée sur des faisceaux laser, constitue une alternative prometteuse aux ondes radio traditionnelles. Elle offre des débits de données largement supérieurs et une meilleure efficacité énergétique.
Avantages techniques
Débit élevé : Les faisceaux laser permettent des taux de transfert de données atteignant plusieurs gigabits par seconde, contre quelques mégabits pour les technologies radio actuelles.
Réduction des interférences : Les faisceaux laser sont extrêmement directionnels, ce qui limite les perturbations dues aux sources externes.
Consommation énergétique réduite : À capacité équivalente, les systèmes optiques nécessitent moins de puissance pour transmettre les données.
Exemple d’application
Le système OPALS (Optical Payload for Lasercomm Science), testé sur l’ISS, a démontré la faisabilité des communications optiques espace-sol. Lors d’un essai, OPALS a transmis une vidéo de 175 Mo en seulement 3,5 secondes, une tâche qui aurait pris environ 10 minutes avec les systèmes radio classiques.
Défis
Alignement précis : Le faisceau laser doit être aligné avec une extrême précision pour atteindre le récepteur terrestre ou orbital, ce qui peut être complexe compte tenu des mouvements rapides de l’ISS.
Conditions atmosphériques : Les nuages, la pluie et la poussière atmosphérique peuvent perturber ou bloquer complètement les signaux optiques, nécessitant des systèmes de correction adaptative.
6.2. Réseaux hybrides et satellites relais
Pour améliorer la couverture et la continuité des communications, les réseaux hybrides combinent plusieurs technologies (radio, optique, et satellite). L’utilisation de satellites relais géostationnaires ou en orbite moyenne/basse permet de réduire les interruptions dues aux trajectoires orbitales.
Exemple : Système TDRS
Le réseau Tracking and Data Relay Satellite System (TDRSS) de la NASA est un exemple de relais en orbite géostationnaire. Ces satellites permettent une communication presque constante entre l’ISS et les stations terrestres, même lorsque la station est hors de portée directe.
Intégration des orbites basses
Avec l’essor des constellations comme Starlink et OneWeb, les réseaux hybrides pourraient utiliser des satellites en orbite basse pour offrir des services à haut débit et faible latence, complétant les lacunes des systèmes actuels.
6.3. Protocole IP et communications numériques avancées
L’intégration des protocoles Internet (IP) dans les communications spatiales transforme l’architecture des réseaux spatiaux, rendant les liaisons plus flexibles et compatibles avec les infrastructures terrestres.
Applications
VoIP (Voice over IP) : Permet des communications vocales en temps réel avec une latence minimale.
Transmission de données scientifiques : Les protocoles IP facilitent l’intégration des capteurs et systèmes scientifiques à l’infrastructure réseau de l’ISS.
Interopérabilité : Les standards IP permettent d’unifier les systèmes des différentes agences spatiales.
Développements en cours
La NASA teste actuellement le protocole DTN (Delay/Disruption-Tolerant Networking), une version améliorée de l’IP conçue pour fonctionner dans des environnements à haute latence et interruptions fréquentes.
6.4. Intelligence artificielle et automatisation
L’utilisation de l’intelligence artificielle (IA) et de l’automatisation dans les systèmes de communication ouvre de nouvelles perspectives pour optimiser les transmissions.
Applications de l’IA
Correction adaptative : Les algorithmes d’apprentissage automatique peuvent ajuster les paramètres de transmission en temps réel pour compenser les variations atmosphériques ou l’effet Doppler.
Prédiction des trajectoires : Une IA intégrée peut prédire avec précision les passages de l’ISS et optimiser les fenêtres de communication.
Exemple en développement
Des systèmes utilisant l’IA sont testés pour gérer les antennes réseau de manière autonome, minimisant les interventions humaines et maximisant l’efficacité des liaisons.
6.5. Communication quantique : une révolution potentielle
Bien que encore en phase expérimentale, la communication quantique pourrait révolutionner les transmissions spatiales grâce à ses propriétés uniques, telles que l’inviolabilité des données.
Concepts clés
Intrication quantique : Permet de transmettre des informations instantanément entre deux points, quelle que soit la distance.
Sécurité renforcée : La nature quantique des photons rend la transmission inviolable, car toute tentative d’interception modifie immédiatement le signal.
Applications potentielles
Les technologies quantiques pourraient un jour remplacer les systèmes radio et optiques pour les communications critiques, bien que leur déploiement opérationnel soit encore éloigné.
6.6. Communication en environnement interplanétaire
Les avancées technologiques sur l’ISS servent de base aux communications interplanétaires pour des missions futures, comme l’établissement d’une base lunaire ou l’exploration de Mars.
Systèmes en développement
Réseaux DTN : Essentiels pour les communications longue distance, avec des délais de plusieurs minutes voire heures.
Stations relais interplanétaires : Des satellites positionnés sur des orbites spécifiques pourraient relayer les signaux entre la Terre, la Lune, et Mars.
Conclusion
La radiocommunication avec l’ISS constitue un domaine fascinant où se mêlent exploration spatiale et techniques radio avancées. Grâce à des outils adaptés et à une préparation minutieuse, les radioamateurs peuvent non seulement établir un lien direct avec l’espace, mais aussi participer à une aventure éducative et scientifique unique. Alors que les technologies continuent d’évoluer, le rôle des radioamateurs dans ces communications reste essentiel, renforçant leur place dans l’histoire de l’exploration spatiale.
Les nouvelles technologies de communication transforment les capacités de l’ISS et jettent les bases pour l’exploration spatiale future. La transition vers des systèmes optiques, l’intégration des réseaux hybrides et des protocoles avancés comme l’IP, ainsi que l’introduction de l’IA, ouvrent de vastes possibilités. Ces innovations ne se limitent pas à l’espace proche : elles marqueront également l’exploration interplanétaire, rendant les communications plus rapides, fiables et sécurisées plus que jamais.
Avec l’émergence de ces nouvelles technologies le niveaux de compétences des radioamateurs va être obligatoirement relevé pour pouvoir continuer la recherche, l’innovation et poursuivre l’aventure des communications du futur.
Compilé et argumenté par F4JRR Opérateur Fernand.
