Le ROS (Rapport d’Ondes Stationnaires) et le SWR (Standing Wave Ratio) désignent la même mesure. La différence réside uniquement dans l’acronyme utilisé :
ROS : Terme principalement utilisé en français, qui signifie “Rapport d’Ondes Stationnaires”.
SWR : Terme équivalent en anglais, signifiant “Standing Wave Ratio”.

Définition
Un ROS mètre (Rapport d’Ondes Stationnaires) est un instrument de mesure utilisé pour évaluer l’efficacité de la transmission d’énergie entre un émetteur radio et une antenne, via une ligne coaxiale. Il calcule le rapport entre les ondes émises et réfléchies. Un ROS élevé indique une mauvaise adaptation d’impédance, entraînant des pertes de puissance et des risques pour l’émetteur.
Différence entre ROS et TOS
Bien que souvent confondus, le ROS (Rapport d’Ondes Stationnaires) et le TOS (Taux d’Ondes Stationnaires) sont des notions liées mais exprimées différemment.
ROS : C’est un rapport sans unité, généralement exprimé sous la forme X:1 (par ex., 1.5:1).
TOS : Exprime le pourcentage d’énergie réfléchie par rapport à l’énergie incidente, offrant une représentation proportionnelle des pertes.
Exemple de conversion : Un ROS de 1.5:1 correspond à une réflexion de 4 % (TOS).
Dans la communauté des cibistes le terme TOS-mètre est largement employé, bien qu’il s’agisse d’un ROS-mètre. La faute aux fabricants de postes CB qui indiquait et indiquent encore TOS-mètre dans les notices et mode d’emploi alors qu’il s’agit de ROS-mètre qui sont utilisés.

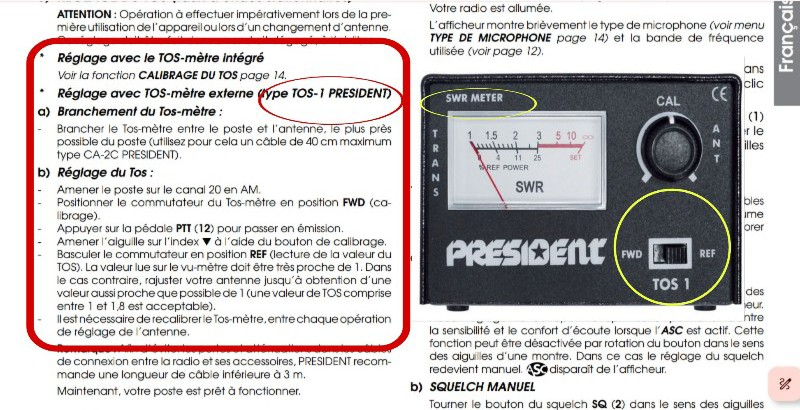

Voir ci dessous un extrait de mode d’emploi

Fonctionnement
Un ROS-mètre repose sur un pont directionnel qui sépare les ondes incidentes et réfléchies. Il mesure :
1. L’onde incidente : énergie transmise par l’émetteur.
2. L’onde réfléchie : énergie renvoyée par l’antenne en cas de mauvaise adaptation.
La valeur du ROS est calculée à partir du rapport entre ces deux ondes.

Utilité
Optimisation d’antenne : Permet d’ajuster une antenne pour obtenir le ROS le plus faible possible (idéalement proche de 1:1).
Protection de l’émetteur : Un ROS élevé peut endommager l’émetteur ; le ROS-mètre aide à détecter ce problème.
Diagnostic de ligne coaxiale : Détecte les pertes ou les dommages dans une ligne de transmission.
Mode d’emploi
1. Installation : Connecter le ROS-mètre entre l’émetteur et l’antenne.
2. Calibrage : Certains modèles nécessitent un réglage préalable pour ajuster la mesure.
3. Lecture : En mode émission, observer les aiguilles ou les affichages numériques.
Identifier le ROS, et si disponible, la puissance émise/réfléchie.
Modèles de ROS mètres
Modèles à aiguilles croisées
Ces appareils possèdent deux aiguilles, l’une indiquant l’énergie incidente, l’autre l’énergie réfléchie. Le croisement des aiguilles donne directement le ROS.
1. Avantages : Lecture rapide et intuitive.
2. Inconvénients : Moins précis pour des mesures détaillées.
Modèles avec wattmètre intégré
Ils mesurent à la fois le ROS et la puissance (PIR, PPR).
1. Avantages : Informations complètes en une seule lecture.
2. Inconvénients : Légèrement plus coûteux.
Différences entre un ROS-mètre et un VNA
Un VNA (Analyseur de Réseau Vectoriel) est un instrument beaucoup plus avancé que le ROSmètre :
ROS-mètre : Simple, conçu pour des mesures rapides du ROS sur une fréquence donnée.
VNA : Permet de mesurer le ROS, mais également l’impédance, la phase et d’autres paramètres complexes sur une large plage de fréquences.
1. Usage : Le VNA est utile pour la conception et le diagnostic approfondis des antennes et des circuits RF, tandis que le ROS-mètre se limite à des applications pratiques et rapides.
2. Précision : Le VNA est beaucoup plus précis, mais aussi plus coûteux et complexe à utiliser.
Divers modèles ROS-mètre (SWR Meter)

Compilé et argumenté par F4JRR Opérateur Fernand
