Introduction : Définition et utilité
Une charge fictive, ou antenne fictive, est un dispositif utilisé par les radioamateurs pour simuler une antenne réelle tout en dissipant de manière sécurisée l’énergie d’un émetteur radio. Elle permet de tester et d’ajuster les équipements de transmission (émetteurs, amplificateurs, coupleurs) sans émettre d’ondes radio, ce qui est particulièrement utile pour éviter des interférences involontaires et respecter les réglementations.
Origine et historique
La charge fictive est apparue au milieu du XXe siècle avec l’essor des émetteurs à tubes, qui nécessitaient un ajustement précis pour éviter leur endommagement. L’une des premières références en matière de charges fictives remonte à Bird Electronics, fondée en 1942. Les modèles Bird, notamment le célèbre Bird Termaline, ont marqué l’industrie grâce à leur robustesse et leur précision.
Au fil du temps, d’autres fabricants tels que Heathkit, Drake, et plus récemment MFJ ou Diamond, ont développé des modèles adaptés à des usages plus spécifiques ou modernes.
Fonctionnement technique
Une charge fictive est composée d’une résistance spéciale capable de dissiper l’énergie sous forme de chaleur, tout en maintenant une impédance de 50 ohms, standard dans les systèmes radiofréquences.

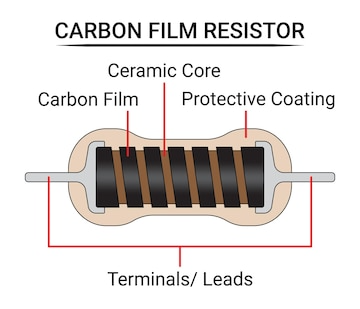

Type de résistance utilisé : Les résistances en céramique et film métallique sont les plus courantes en raison de leur stabilité thermique et de leur faible inductance. Les résistances en nitrure d’aluminium (AlN) sont aujourd’hui utilisées dans des applications à haute puissance en raison de leur conductivité thermique exceptionnelle.
Matériaux dissipateurs :
Aluminium : Léger, excellent dissipateur thermique, souvent utilisé dans les ailettes des charges refroidies par air.
Cuivre : Meilleure conductivité thermique, mais plus cher et plus lourd.
Graphite : Utilisé dans certaines charges haut de gamme pour sa capacité à répartir uniformément la chaleur.
Isolants : Les isolants comme la céramique ou le téflon sont privilégiés pour leurs propriétés diélectriques et leur stabilité à haute température.
Caractéristiques et performances
Plage de fréquence : Les charges fictives traditionnelles couvrent généralement de DC à 30 MHz pour les usages HF. Les modèles plus récents, utilisant des résistances de meilleure qualité et des designs optimisés, peuvent atteindre des fréquences allant jusqu’à plusieurs GHz pour les applications VHF, UHF et micro-ondes.
Puissance admissible :
Charges basse puissance : 5 à 100 watts (tests d’émetteurs portatifs ou d’analyses rapides).
Charges haute puissance : 500 watts à plusieurs kilowatts (tests d’amplificateurs ou de gros émetteurs).
Précision des 50 ohms : Une tolérance typique est de ±1 %, mais certaines charges haut de gamme, comme celles de Bird ou Mini-Circuits, offrent des tolérances de ±0,1 %.
Fabricants et marques historiques et contemporaines
1. Historiques :
Bird Electronics : Le standard avec les modèles Termaline, réputés pour leur fiabilité.
Heathkit : Offrait des kits de charge fictive accessibles dans les années 60-70.
Drake : Connu pour des produits de qualité pour les radioamateurs.
2. Marques modernes :
Zetagi : Propose des charges fictives économiques, couvrant la citizen band et VHF
MFJ Enterprises : Propose des charges fictives adaptées aux bandes radioamateurs.
Diamond Antenna : Modèles polyvalents de qualité pour HF, VHF et UHF.
Mini-Circuits : Spécialisé dans les charges de précision pour des fréquences élevées.
Weinschel : Connu pour des charges fictives haut de gamme, souvent utilisées en laboratoire.
Évolutions technologiques
Les charges fictives modernes intègrent des innovations majeures :
Utilisation de matériaux avancés comme le nitrure d’aluminium pour une meilleure dissipation thermique.
Refroidissement actif, notamment liquide, pour gérer des puissances extrêmes (>10 kW).
Intégration de capteurs pour mesurer en temps réel la puissance, la température ou la VSWR (rapport d’ondes stationnaires).
Applications spécifiques
Bandes HF (3 à 30 MHz) : Tests courants pour les émetteurs des radioamateurs, notamment sur 27 MHz pour les cibistes.
Bandes VHF/UHF (30 MHz à 3 GHz) : Utilisées pour tester les relais, systèmes de communication ou équipements satellitaires.
En laboratoire : Mesure des performances des amplificateurs et optimisation des circuits RF.
Quelques exemples “fabrication maison” :

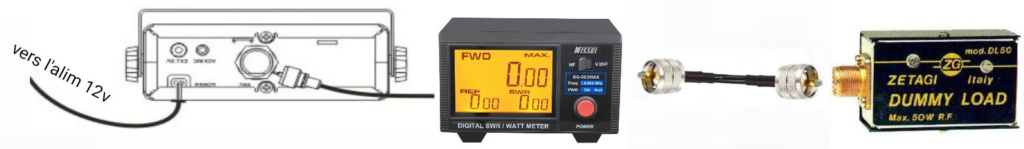

Ordre de branchement :
Conclusion
La charge fictive est un outil indispensable pour les radioamateurs et les techniciens RF. Des premiers modèles robustes de Bird aux versions modernes intégrant des matériaux avancés et des capteurs, elle a suivi l’évolution des technologies de communication. Le choix d’une charge fictive dépend des besoins spécifiques (plage de fréquence, puissance, précision), mais les modèles de marques réputées restent un investissement sûr pour garantir des performances optimales et préserver la durée de vie des équipements.
Compilé et argumenté par F4JRR Opérateur Fernand
